Biến áp cách ly hàn mạch PCB là linh kiện điện tử dùng để chuyển đổi điện áp xoay chiều AC 220V sang điện áp AC 12V hoặc 9V, phù hợp với nhiều loại mạch nguồn và mạch điều khiển điện tử.
Sản phẩm có 2 cuộn thứ cấp cách ly độc lập, giúp cấp nguồn riêng biệt cho hai mạch điện hoặc hai nhóm linh kiện, hạn chế ảnh hưởng giữa các mạch thông qua đường cấp nguồn.

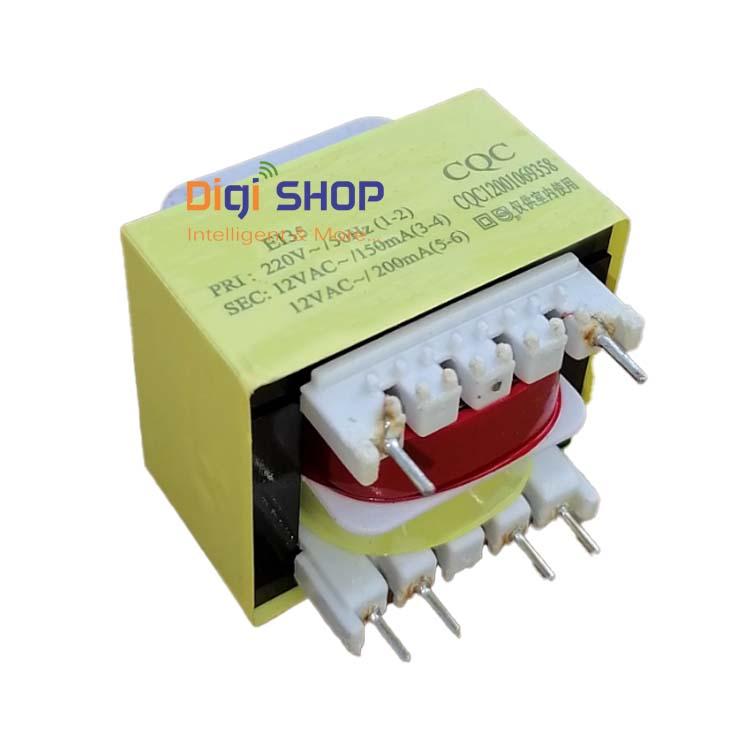

Biến áp được quấn bằng dây đồng trên lõi sắt từ chất lượng, thiết kế nhỏ gọn, có chân cắm hàn trực tiếp lên bo mạch in PCB, thuận tiện cho việc lắp ráp và tích hợp vào các thiết bị điện tử.
Đặc điểm nổi bật:
- Cách ly điện giữa cuộn sơ cấp 220V AC và cuộn thứ cấp.
- Hai đầu ra thứ cấp độc lập, thuận tiện cấp nguồn cho nhiều mạch.
- Thiết kế nhỏ gọn, lắp đặt trực tiếp trên bo mạch PCB.
- Phù hợp cho mạch nguồn tín hiệu, mạch điều khiển và các thiết bị điện tử công suất nhỏ.
2. THÔNG SỐ KỸ THUẬT
Thông số chung
- Model: Biến áp cách ly hàn mạch PCB

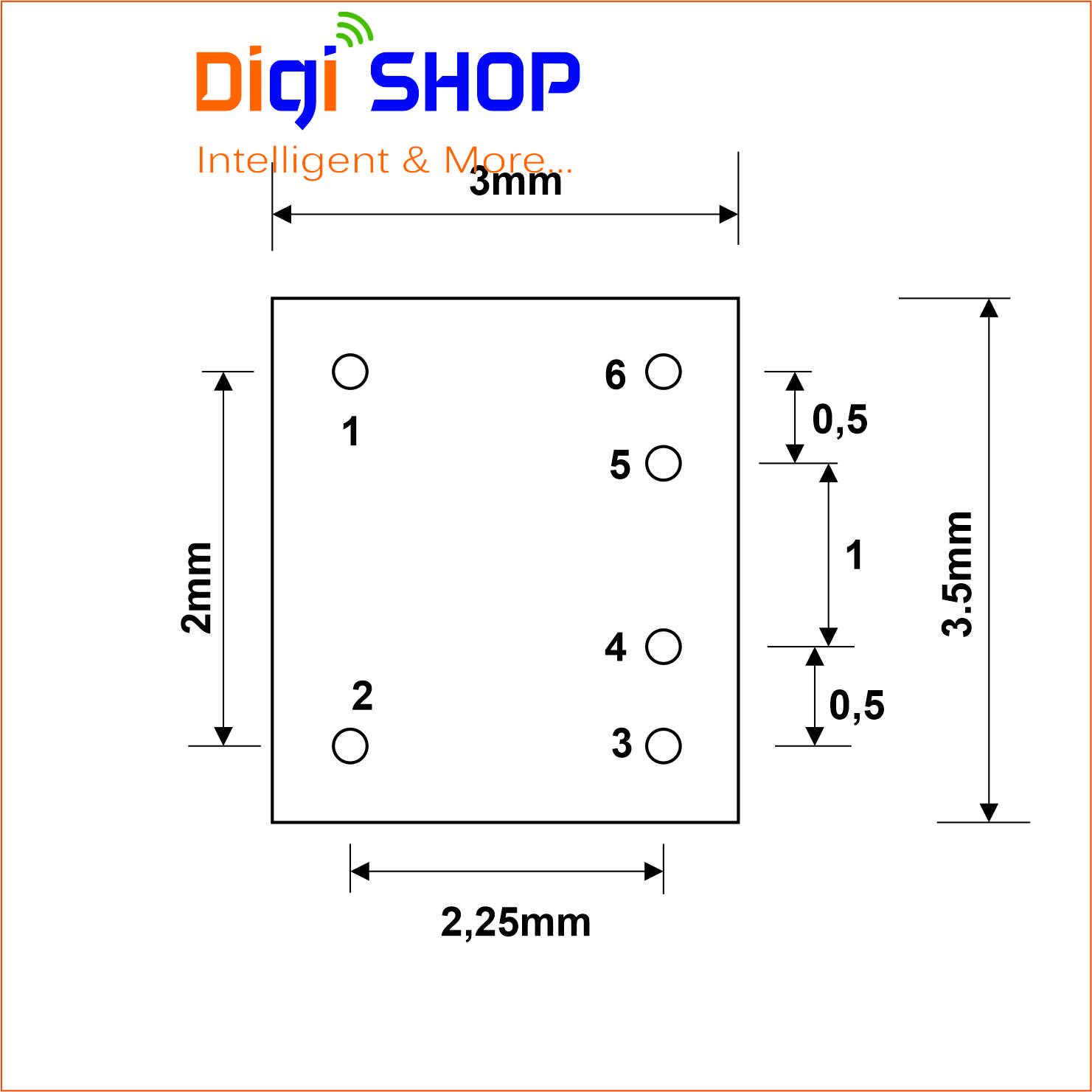

- Kiểu lắp đặt: Hàn trực tiếp lên bo mạch PCB
- Điện áp đầu vào: 220V AC
- Tần số hoạt động: 50–60Hz
- Nhiệt độ làm việc: -30°C đến 75°C

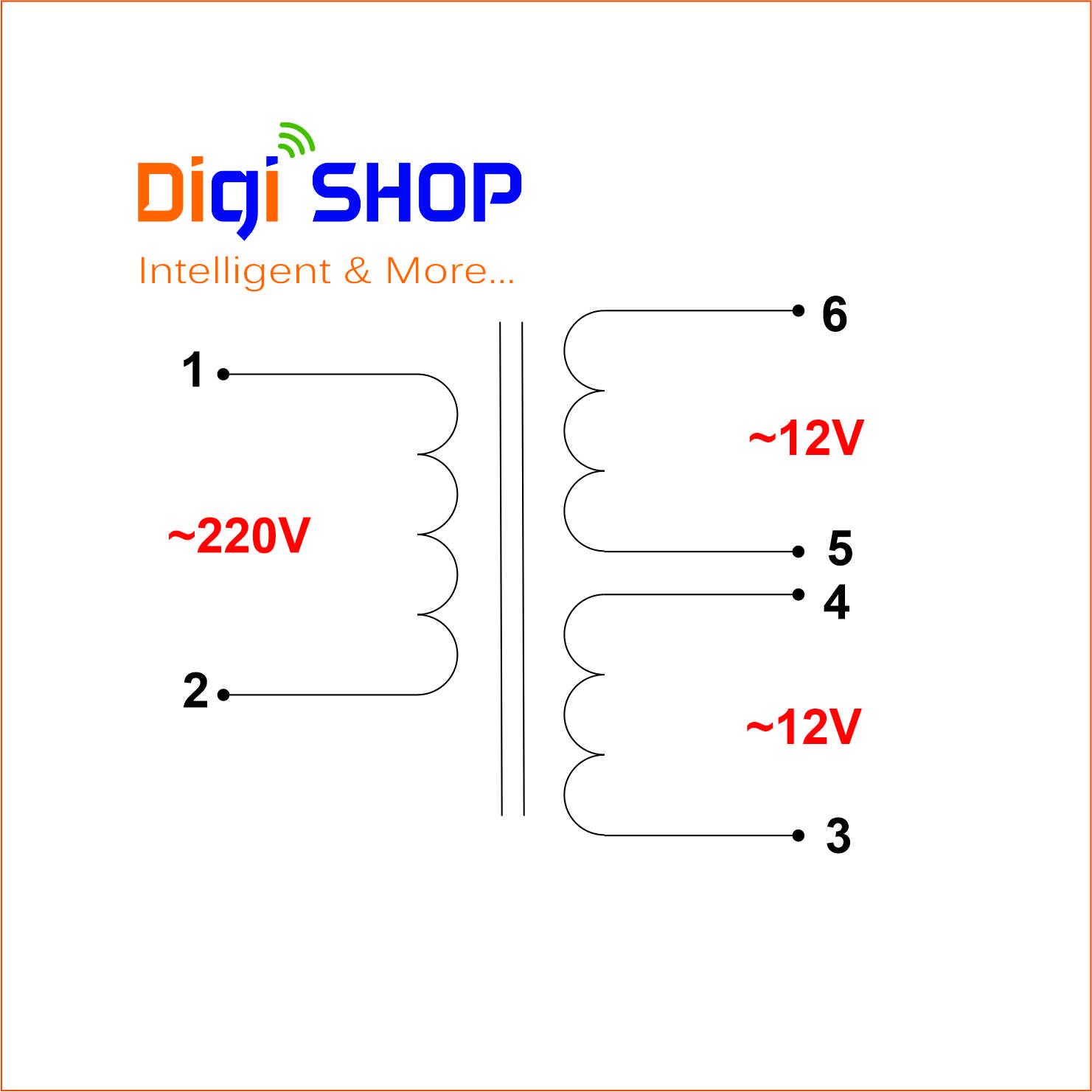

- Số cuộn thứ cấp: 2 cuộn độc lập
Phân loại sản phẩm
Loại 1: Biến áp 2 đầu ra 12V AC
- Điện áp sơ cấp: 220V AC
- Đầu ra thứ cấp 1: 12V AC – 200mA
- Đầu ra thứ cấp 2: 12V AC – 150mA
Loại 2: Biến áp 2 đầu ra 9V AC
- Điện áp sơ cấp: 220V AC
- Đầu ra thứ cấp 1: 9V AC – 220mA
- Đầu ra thứ cấp 2: 9V AC – 220mA
Lưu ý: Hai cuộn thứ cấp là hai đầu ra độc lập. Dòng điện định mức áp dụng riêng cho từng cuộn theo thông số của sản phẩm; không sử dụng vượt quá công suất định mức của biến áp.
3. ỨNG DỤNG
Biến áp cách ly hàn mạch PCB được sử dụng trong nhiều ứng dụng điện tử như:
- Mạch nguồn AC cho thiết bị điện tử công suất nhỏ.
- Mạch cấp nguồn cho rơ-le và mạch điều khiển.
- Mạch cảm biến, mạch đo lường và thu thập tín hiệu.
- Mạch truyền thông và mạch xử lý tín hiệu.
- Mạch nguồn phụ trợ trong thiết bị tự động hóa.
- Các dự án nghiên cứu, chế tạo và sửa chữa bo mạch điện tử.
4. HƯỚNG DẪN LỰA CHỌN
- Chọn loại 12V AC nếu mạch điện yêu cầu nguồn xoay chiều 12V.
- Chọn loại 9V AC nếu mạch điện yêu cầu nguồn xoay chiều 9V.
- Kiểm tra dòng điện tiêu thụ của tải để lựa chọn đúng phiên bản biến áp.
- Nếu cần điện áp DC, phải sử dụng thêm mạch chỉnh lưu và lọc nguồn phù hợp.
5. LƯU Ý KHI SỬ DỤNG
- Điện áp đầu vào 220V AC nguy hiểm, cần đảm bảo an toàn điện khi lắp đặt và vận hành.
- Nên bố trí khoảng cách cách điện phù hợp giữa phần điện áp cao và phần điện áp thấp trên PCB.

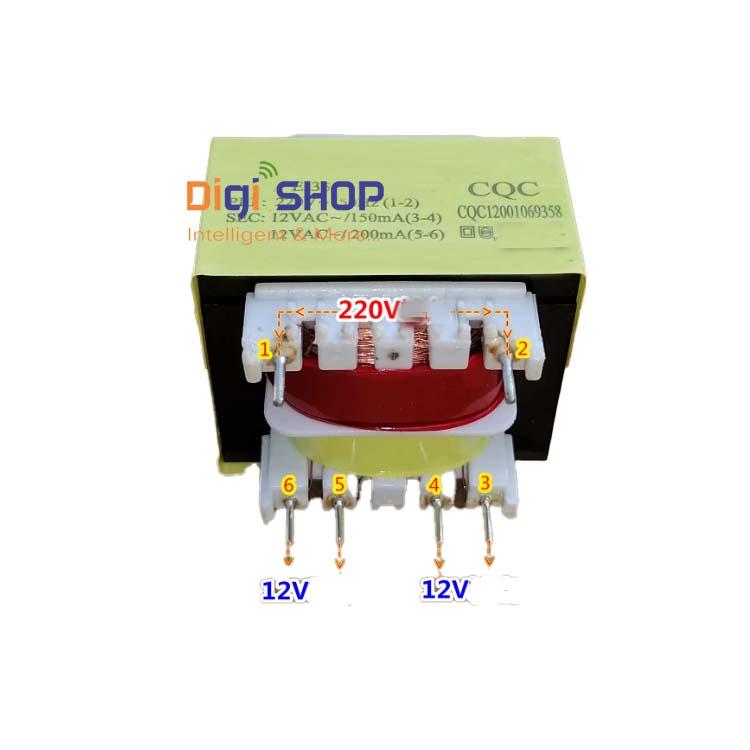

- Không cấp điện khi chưa xác định đúng chân cuộn sơ cấp và thứ cấp.
- Không sử dụng vượt quá dòng điện định mức của từng cuộn thứ cấp.
Biến áp cách ly hàn mạch PCB 220V – 2 đầu ra 12V/9V AC là giải pháp cấp nguồn nhỏ gọn cho các mạch điện tử, cảm biến và hệ thống điều khiển.
