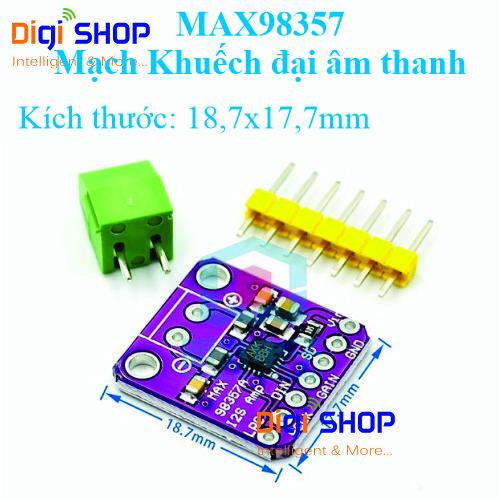

Mạch khuếch đại âm thanh MAX98357 là một loại bộ khuếch đại âm thanh kỹ thuật số với đầu vào I2S (Inter-IC Sound), được thiết kế để cung cấp giải pháp âm thanh hiệu suất cao, nhỏ gọn và dễ sử dụng. MAX98357 là lựa chọn lý tưởng cho các ứng dụng âm thanh di động, thiết bị IoT, loa thông minh, và nhiều ứng dụng khác yêu cầu chất lượng âm thanh tốt và tiêu thụ năng lượng thấp.
MÔ TẢ, ĐẶC ĐIỂM NỔI BẬT CỦA MẠCH MAX98357
- Tích hợp DAC và khuếch đại Class D
MAX98357 tích hợp bộ chuyển đổi số-sang-tương tự (DAC) và mạch khuếch đại Class D trong một gói nhỏ gọn. Điều này giúp giảm thiểu số lượng linh kiện cần thiết, tiết kiệm không gian PCB và tối ưu hóa hiệu suất.
- Hỗ trợ chuẩn giao tiếp I2S
MAX98357 nhận tín hiệu âm thanh kỹ thuật số qua giao tiếp I2S, giúp loại bỏ nhu cầu xử lý tín hiệu tương tự phức tạp và giữ được độ trung thực cao của tín hiệu âm thanh.
- Hiệu suất cao, tiêu thụ năng lượng thấp
Với hiệu suất chuyển đổi năng lượng cao của mạch khuếch đại Class D, MAX98357 không chỉ tiết kiệm năng lượng mà còn giảm thiểu sinh nhiệt, phù hợp cho các thiết bị chạy pin.
- Công suất đầu ra mạnh mẽ
MAX98357 có thể cung cấp công suất đầu ra lên đến 3.2W ở mức trở kháng 4Ω (với nguồn 5V), đủ để điều khiển nhiều loại loa nhỏ.
- Dễ sử dụng
MAX98357 không yêu cầu các thành phần điều chỉnh phức tạp, giúp việc tích hợp vào thiết kế mạch trở nên đơn giản và nhanh chóng.
- Các tính năng bảo vệ tích hợp
Mạch có các tính năng bảo vệ như chống quá nhiệt, quá dòng, và ngắn mạch, giúp đảm bảo độ tin cậy và tuổi thọ cao cho thiết bị.
THÔNG SỐ KỸ THUẬT

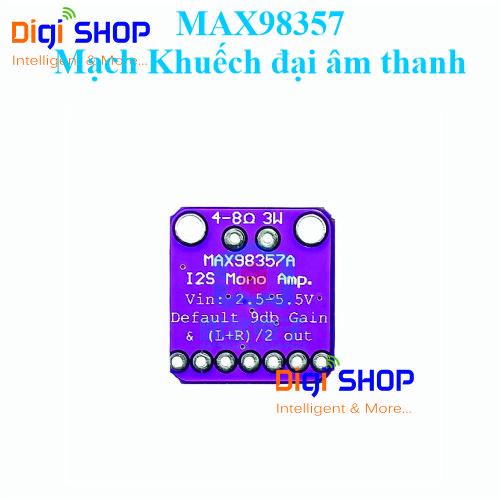

Điện áp hoạt động : 2.5~5.5VDC

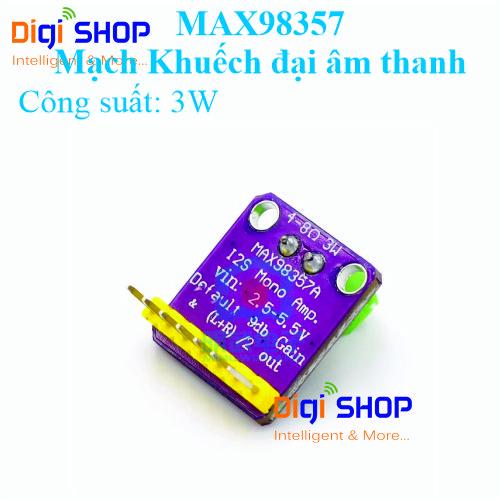

Công suất : 3W
KẾT NỐI
- Cung cấp nguồn cho mạch qua chân VDD (3.3V hoặc 5V) và GND.
- Kết nối giao tiếp I2S

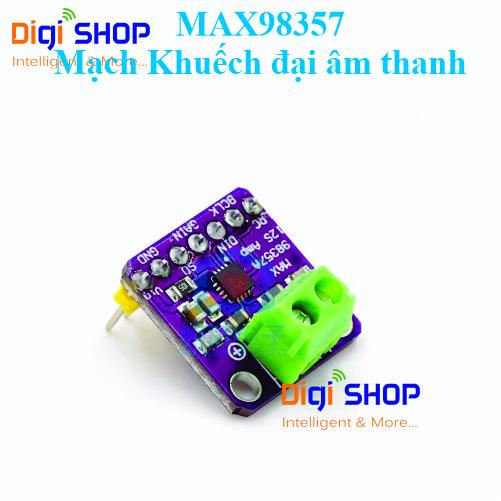

Kết nối các chân DIN, BCLK (Bit Clock), và LRCLK (Left/Right Clock) của mạch MAX98357 với các chân tương ứng trên vi điều khiển (như ESP32 hoặc Raspberry Pi).
- Cấu hình I2S trên vi điều khiển
Cấu hình giao tiếp I2S trên vi điều khiển để truyền dữ liệu âm thanh đến mạch. Chọn tốc độ mẫu phù hợp (thường là 44.1kHz hoặc 48kHz) và cấu hình các thông số như stereo/mono.
- Kiểm tra âm thanh đầu ra
Kết nối loa vào chân OUT+ và OUT- của mạch và kiểm tra âm thanh. Điều chỉnh mức âm lượng nếu cần thiết.
ỨNG DỤNG
- Loa thông minh: Phù hợp cho các thiết bị như Amazon Echo, Google Home với yêu cầu âm thanh chất lượng cao.
- Hệ thống âm thanh di động: Được sử dụng trong các sản phẩm loa Bluetooth, tai nghe hoặc thiết bị nghe nhìn di động.
- Thiết bị IoT: Tích hợp âm thanh trong các sản phẩm IoT như chuông cửa thông minh, trợ lý ảo.
- Dự án DIY và giáo dục: Là lựa chọn phổ biến cho các nhà phát triển và người yêu thích làm mạch.
LỢI ÍCH KHI SỬ DỤNG MẠCH MAX98357:
- Chất lượng âm thanh tốt: Nhờ khả năng xử lý tín hiệu kỹ thuật số và khuếch đại hiệu quả.
- Giảm chi phí thiết kế: Tích hợp DAC và khuếch đại trong một IC duy nhất.
- Độ linh hoạt cao: Tương thích với nhiều loại nguồn tín hiệu âm thanh và thiết kế hệ thống
