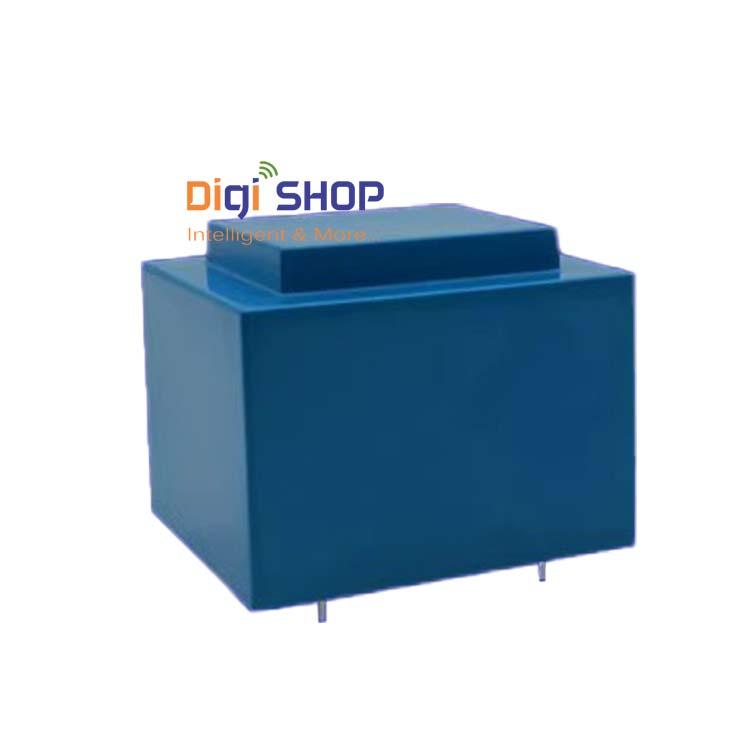

Biến áp cách ly 220V AC xuống 12V AC – công suất 10 VA là linh kiện nguồn chuyên dụng cho các mạch điện tử, mạch điều khiển và mạch cảm biến. Sản phẩm có thiết kế nhỏ gọn, phù hợp lắp đặt trực tiếp trên bo mạch PCB, thuận tiện cho việc thiết kế, chế tạo và sửa chữa thiết bị điện tử.
Biến áp sử dụng hai cuộn dây sơ cấp và thứ cấp riêng biệt, giúp cách ly điện giữa đầu vào và đầu ra. Cuộn dây được quấn bằng dây đồng trên lõi sắt từ chất lượng tốt, đáp ứng nhu cầu cấp nguồn xoay chiều cho các mạch điện tử công suất nhỏ.

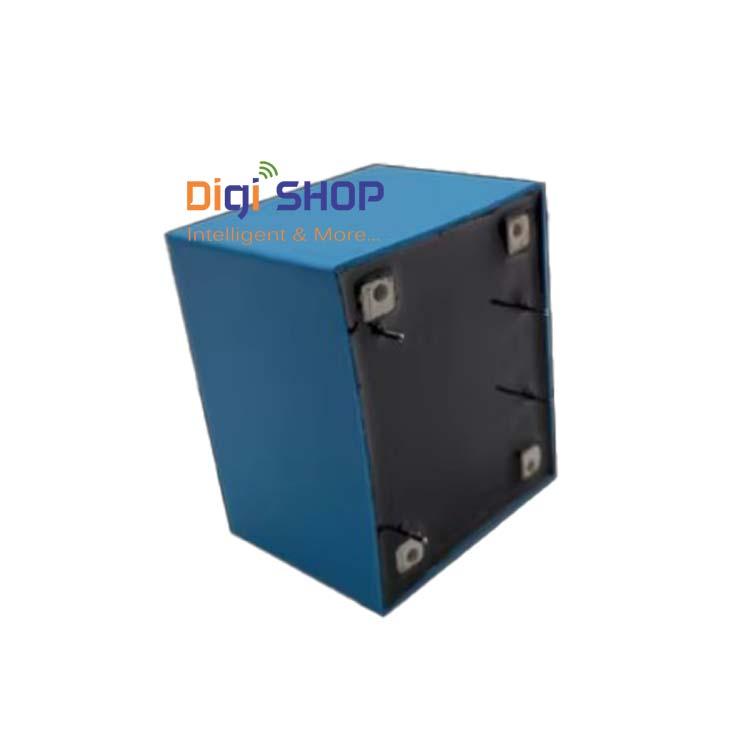

Phần vỏ được chế tạo bằng nhựa và đổ keo epoxy chuyên dụng, giúp cố định cuộn dây, tăng độ chắc chắn, hạn chế ảnh hưởng của độ ẩm và mang lại tính thẩm mỹ cho sản phẩm.
ĐẶC ĐIỂM NỔI BẬT
- Cách ly điện: Hai cuộn dây sơ cấp và thứ cấp độc lập.
- Đầu ra 12V AC: Phù hợp với các mạch điện tử sử dụng nguồn xoay chiều 12V.
- Công suất nhỏ gọn: 10VA, thích hợp cho các ứng dụng tiêu thụ điện năng thấp.
- Lắp đặt trên PCB: Thiết kế chân cắm hàn mạch, thuận tiện tích hợp vào bo mạch.
- Kết cấu chắc chắn: Vỏ nhựa đổ keo epoxy giúp bảo vệ phần cuộn dây.
- Ứng dụng đa dạng: Phù hợp cho mạch điều khiển, mạch tín hiệu, mạch cảm biến và các thiết bị điện tử chuyên dụng.
THÔNG SỐ KỸ THUẬT
- Tên sản phẩm: Biến áp cách ly hàn mạch PCB
- Model: Biến áp cách ly 220V/12V AC
- Điện áp đầu vào (sơ cấp): 220V AC
- Điện áp đầu ra (thứ cấp): 12V AC
- Công suất định mức: 10VA
- Tần số hoạt động: 50Hz – 60Hz
- Nhiệt độ làm việc: -30°C đến 75°C
- Vật liệu dây quấn: Dây đồng
- Kết cấu: Lõi sắt từ, vỏ nhựa, đổ keo epoxy
- Kiểu lắp đặt: Hàn trực tiếp trên bo mạch PCB
Lưu ý: Đầu ra của biến áp là 12V AC (điện áp xoay chiều), không phải 12V DC. Nếu sử dụng cho mạch điện cần nguồn DC, cần bổ sung mạch chỉnh lưu và lọc nguồn phù hợp.
ỨNG DỤNG THỰC TẾ
Sản phẩm có thể sử dụng trong:
- Mạch nguồn cho rơ le và mạch điều khiển công suất nhỏ.
- Mạch cảm biến và thiết bị đo lường điện tử.
- Mạch truyền thông và mạch xử lý tín hiệu.
- Mạch điều khiển tự động hóa.
- Thiết bị điện tử DIY, nghiên cứu và học tập.
- Sửa chữa, thay thế biến áp nguồn trên bo mạch PCB.
HƯỚNG DẪN SỬ DỤNG
- Kiểm tra đúng điện áp đầu vào 220V AC trước khi đấu nối.

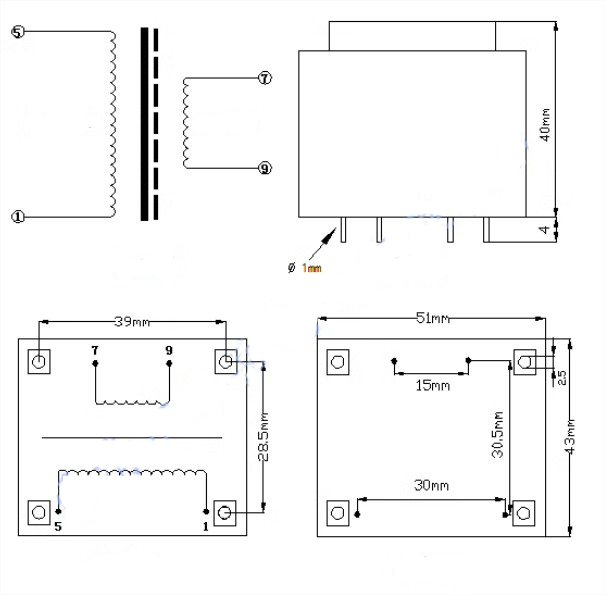

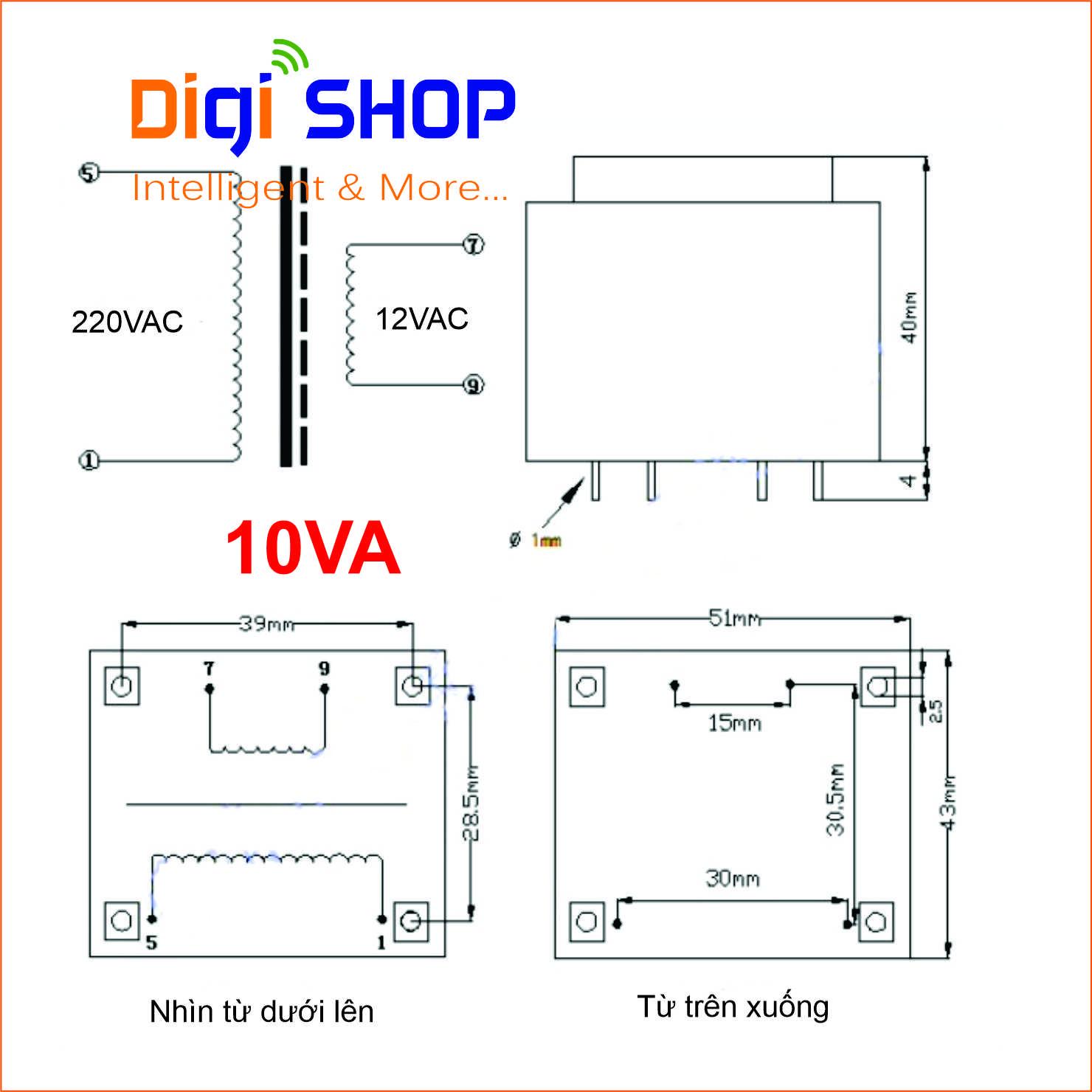

- Đấu đúng chân cuộn sơ cấp và cuộn thứ cấp theo sơ đồ hoặc ký hiệu của nhà sản xuất.
- Không sử dụng vượt quá công suất định mức 10VA.
- Bố trí khoảng cách cách điện phù hợp trên bo mạch khi làm việc với điện áp lưới 220V AC.
- Ngắt nguồn điện trước khi lắp đặt hoặc sửa chữa.
Cảnh báo an toàn: Sản phẩm sử dụng điện áp đầu vào 220V AC nguy hiểm. Việc lắp đặt cần được thực hiện bởi người có kiến thức về điện.
CAM KẾT SẢN PHẨM
- Cung cấp đúng chủng loại và thông số mô tả.
- Hỗ trợ tư vấn lựa chọn linh kiện phù hợp với nhu cầu sử dụng.
- Hỗ trợ giải đáp thắc mắc về thông số và cách đấu nối sản phẩm.
